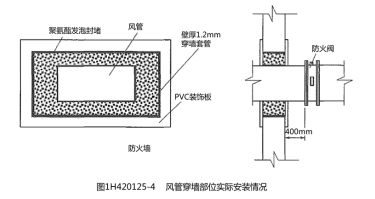

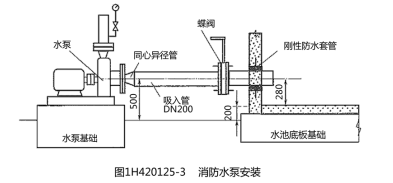

问题 一、背景 某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安 装。按照合同约定施工工期为145天 ，原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间 为10月1日。进入11月份各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。 第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工 进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期， 4月下旬相关单位对工程进行了预验 收，但由于抢工期原因，工程存在诸多质量问题。 在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如图1H420125-3所示。走廊中的VAV空调.风管工作压力为300Pa，采 用橡塑保温，保温完成后进行吊顶施工。 在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该 批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m，价值150万元。 图1H420125-4为风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。二、问题 1.消防水泵安装存在哪些质量问题，并说明原因？ 2.吊顶中风管安装，应进行哪些检验和试验？ 3.这批电缆应如何处置？是否构成质量事故，等级如何确定？ 4.风管穿墙部位安装存在哪些错误？ 5.简述VAV空调的优点。
选项
答案
解析 1.消防水泵安装存在如下质量问题： （1）水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。 （2）水泵出口压力表应加表弯，以便起到缓冲作用。（3）消防水池应采用柔性防水套管；如果使用刚性防水套管，水泵吸入管上应设置柔性接头。 （4）按照标注尺寸计算，吸入管存在倒坡现象，容易形成气囊。 （5）水泵与水池为独立基础，可能存在沉降变形，水泵入口应采用柔性连接。

2.吊顶中风管安装应进行漏风试验、橡塑耐火等级检验、保温前的隐蔽验收、吊顶前隐蔽验收和风量检测试验等。

3.电缆属于不合格品，截面不够直接影响使用安全，必须更换，不可能通过返修、返工、让步接收和降级使用来处 置。由于不含施工费用，经济损失已经超过100万 元 ，故至少属于一般质量事故。

4.风管穿墙部位安装图中存在的问题： 1）风管穿墙套管厚度应不小于1.6mm，而本案套管厚度只有1.2mm。 2）穿墙封堵材料应为不燃材料，而图中的聚氨酯及PVC装饰板，均为可燃材料。 3）防火阀与防火墙距离应不大于200mm，而图中为400mm。 5.VAV空调的优点： VAV（变风量空调系统）是一种通过改变送风量来调节室内温湿度的全空气空调系统。 其优点是：（1）节能； （2）以新风作冷源，改善空气质量； （3）全空气系统，不产生冷凝水； （4）系统噪声低； （5）不会出现过冷或过热现象； （6）可实现智能控制 ； （7）初期投资少；（8）维修量小，寿命长。
