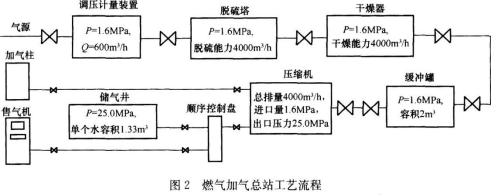

问题 某城市规划在郊区新建一座车用燃气加气总站(压缩天然气CNG)，工艺流程如图2所示。气源由D325×8埋地无缝钢管，从距离总站420m的天然气管网接驳，管网压力1．0MPa。主要设备工艺参数如上图所示，P表示工作压力，Q表示流量。项目报建审批手续完善，采取土建和安装工程施工总承包模式。建设单位通过相关媒体发布公开招标信息，按招标投标管理要求选定具备相应资质的A施工单位。签订施工合同前，建设单位指定B专业公司分包储气井施工。A单位将土建工程的劳务作业分包给C劳务分包单位。工程实施过程中，A单位及时检查、审核分包单位提交的分包工程施工组织设计、质量保证体系及措施、安全保证体系及措施、施工进度统计报表、工程款支付申请、竣工交验报告等文件资料，并指派专人负责对分包单位进行全过程管理。消防设施检测单位对采用公用接地装置的消防控制室主机进行技术测试时，在柜体处实测接地电阻为12Ω，在基础槽钢处实测接地电阻值为0．4Ω。由于测试有不合格项，为此向A单位提出整改要求，项目部认真分析原因，并及时整改，顺利通过消防部门验收。【问题】　1．签订合同前，A施工单位应审核B专业公司哪些证明文件工程实施过程中，还需审核分包单位哪些施工资料　2．根据流程图2，工艺管道试压宜采用什么介质应采取哪些主要技术措施　3．埋地管道D325×8施工中，有哪些关键工序　4．分析检测单位提出不合格项整改要求的原因，接地电阻测量可采用哪些方法
选项
答案
解析 　1．签订合同前．A施工单位应审核B专业公司的企业资质等级和从事特种设备安装相应的许可资格。工程实施过程中，还需审核分包单位提交的施工技术方案、施工进度计划、隐蔽工程验收记录。
　2．根据流程图，工艺管道试压宜采用的介质是干燥洁净的空气。
应采取的主要技术措施包括以下内容：
(1)根据管道工作压力采取分段试压措施；
(2)将不参与试压的系统、设备等隔离(设置盲板与旁通管路)；
(3)试压管道划区，设置明显标记。
(4)试验时应安装不少于2块压力表，并有铅封。
　3．埋地管道D325×8施工的关键工序：材料检验；管道焊接；管道系统试验。
　4．检测单位提出不合格项整改要求的原因：柜体接地电阻12Ω超过基础槽钢接地电阻值　0．4Ω较多，柜体与基础槽钢接地连接不可靠或未做接地连接。
可采用的方法有：电流表与电压表和接地电阻测量仪测量法。
