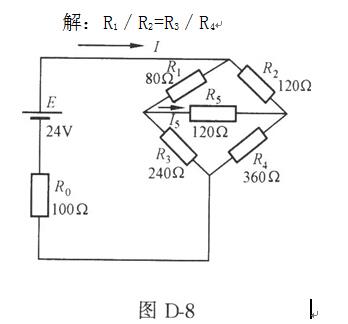

已知条件如图D-8所示，求R5上的电流I5和总电流I。

资格题库2022-08-02 100

问题已知条件如图D-8所示，求R5上的电流I5和总电流I。

选项

答案

解析解：R1／R2=R3／R4
I5=0
R=(R1+R3)(R2+R4)／(R1+R2+R3+R4)
R=(320×480)／(320+480)=192(Ω)
I=E／(R+R0)=24／(192+100)=0．08(A)
答：I5为0，总电流I为0．08A。
