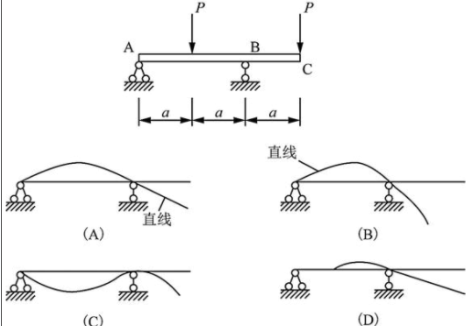

问题 图示梁的正确挠曲线大致形状是（　　）。A.图（A）B.图（B）C.图（C）D.图（D）
选项 A.图（A）
B.图（B）
C.图（C）
D.图（D）
答案 C
解析 对支座A取矩，可得支座B的竖向反力为FB＝2P，由竖向力平衡，可得支座A的竖向反力为FA＝0。而梁的挠曲线形状由荷载和支座的位置来决定。由图中荷载向下的方向可以判定，只有图（C）是正确的。
