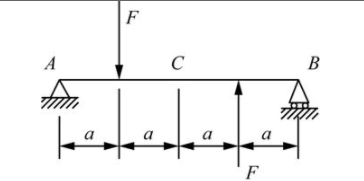

问题 如图所示，对称结构梁在反对称荷载作用下，梁中间C截面的弯曲内力是（　　）。A.剪力、弯矩均不为零B.剪力为零，弯矩不为零C.剪力不为零，弯矩为零D.剪力、弯矩均为零
选项 A.剪力、弯矩均不为零
B.剪力为零，弯矩不为零
C.剪力不为零，弯矩为零
D.剪力、弯矩均为零
答案 C
解析 设支座A、B处的支座反力分别为FA、FB，方向向上。由ΣMA＝0可得：FB×4a＋F×3a－F×a＝0，解得：FB＝－F/2。由ΣMB＝0可得：FA×4a＋F×a－F×3a＝0，解得：FA＝F/2。从C截面处断开，取AC段为研究对象，设C截面处的剪力为FC，方向向下。列竖向的平衡方程可得：FC＋F＝F/2，故FC ＝－F/2。.
