图（a）所示电路中，复位信号及时钟脉冲信号如图（b）所示，经分析可知，在t1时刻

资格题库2022-08-02 72

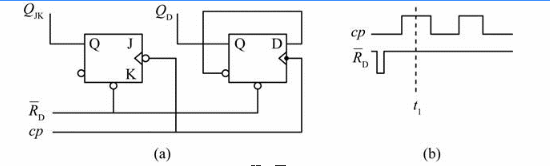

问题图（a）所示电路中，复位信号及时钟脉冲信号如图（b）所示，经分析可知，在t1时刻，输出QJK和QD分别等于（　　）。

附：D触发器的逻辑状态表为：

JK触发器的逻辑状态表为：

A.00B.01C.10D.11

选项 A.00
B.01
C.10
D.11

答案 B

解析电路开始工作，复位信号进行了复位，则D触发器和JK触发器的初始输出都为零，即Q＝0，

。根据图可知，D触发器是上升沿触发，JK触发器是下降沿触发。因此，第一个上升沿时只有D触发器被触发，则D触发器的输出QD变为1，而JK触发器的输出QJK保持不变还是0。因此，t1时刻，QJK＝0，QD＝1。
