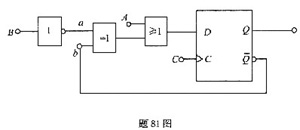

逻辑电路如图所示，当A=“0”，B=“1”时，C脉冲来到后，D触发器应(

admin2022-08-02 28

问题逻辑电路如图所示，当A=“0”，B=“1”时，C脉冲来到后，D触发器应( )。

A.具有计数功能B.保持原状态C.置“0”D.置“1”

选项 A.具有计数功能
B.保持原状态
C.置“0”
D.置“1”

答案 A

解析 “=1”为异或门的逻辑符号，即F=ab+ab

转载请注明原文地址:https://www.tihaiku.com/jzgc/1156030.html

本试题收录于：注册环保工程师的公共基础题库注册环保工程师分类
