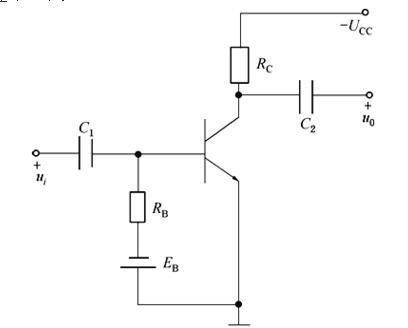

问题 对图所示的固定偏置电路，以下说法正确的是（　　）。A．发射结正偏，集电结反偏，电路对正弦交流信号有放大作用B．发射结反偏，集电结正偏，电路没有放大作用C．发射结、集电结均处正偏，电路没有放大作用D．发射结、集电结均处反偏，电路没有放大作用
选项 A．发射结正偏，集电结反偏，电路对正弦交流信号有放大作用
B．发射结反偏，集电结正偏，电路没有放大作用
C．发射结、集电结均处正偏，电路没有放大作用
D．发射结、集电结均处反偏，电路没有放大作用
答案 B
解析 由图中所给出的电压源的方向可知：发射结处于反偏状态，集电结处于正偏状态。三极管工作在放大状态的条件是：发射结正偏，集电结反偏，所以该电路没有放大作用。
