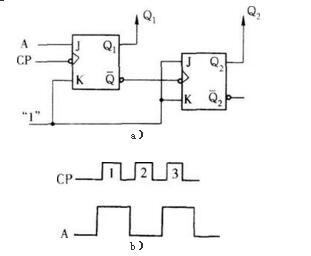

问题 由两个主从型JK触发器组成的逻辑电路如图a）所示，设Q1、Q2的初始态是00，已知输入信号A和脉冲信号CP的波形如图b）所示，当第二个CP脉冲作用后，Q1Q2将变为（　　）。A．11B．10C．01D．保持00不变
选项 A．11
B．10
C．01
D．保持00不变
答案 C
解析 根据触发器符号可见输出信号在CP脉冲的下降沿动作。根据JK触发器的特征方程得到当第二个CP脉冲作用后，Q1Q2将变为01。
