图a)所示电路中，复位信号、数据输入及时时钟脉冲信号如图b)所示，经分析可知，在

admin2022-08-02  77

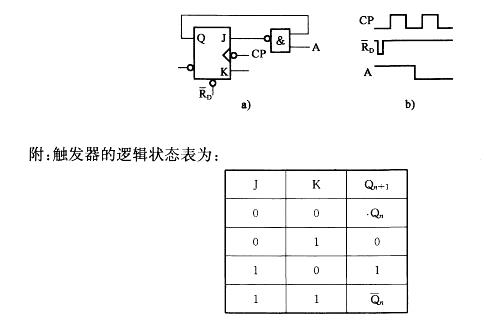

问题 图a)所示电路中，复位信号、数据输入及时时钟脉冲信号如图b)所示，经分析可知，在第一个和第二个时钟脉冲的下降沿过后，输出Q分别等于：A. 0 0B. 0 1C. 1 0D. 1 1
选项 A. 0 0
B. 0 1
C. 1 0
D. 1 1
答案 C
解析 提示 此题是组合逻辑电路（与非门）与时序逻辑电路（JK触发器）的组合应用，输出状态在时钟脉冲信号CP的下降沿触发。
