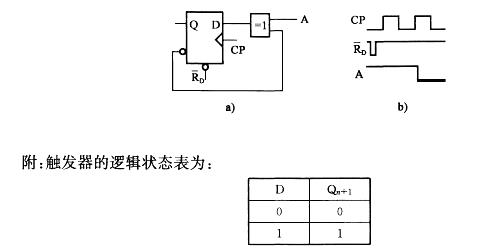

图a)所示电路中，复位信号，信号A及时钟脉冲信号cp如图b)所示，经分析可知，在

免费题库2022-08-02 39

问题图a)所示电路中，复位信号

，信号A及时钟脉冲信号cp如图b)所示，经分析可知，在第一个和第二个时钟脉冲的下降沿时刻，输出Q分别等于：A. 0 0B. 0 1C. 1 0D. 1 1

选项 A. 0 0B. 0 1C. 1 0D. 1 1

答案 A

解析提示此电路是组合逻辑电路（异或门）与时序逻辑电路（D触发器）的组合应用，电路的初始状态由复位信号RD确定，输出状态在时钟脉冲信号CP的上升沿触发。
