  3. 如图a)所示电路的激励电压如图b)所示，那么，从时刻开始，电路出现暂态过程的次数

如图a)所示电路的激励电压如图b)所示，那么，从时刻开始，电路出现暂态过程的次数

admin2022-08-02  88

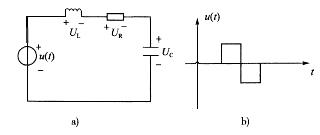

问题 如图a)所示电路的激励电压如图b)所示，那么，从时刻开始，电路出现暂态过程的次数和在换路时刻发生突变的量分别是：A. 3次，电感电压B. 4次，电感电压和电容电流C.3 次，电容电流D. 4次，电阻电压和电感电压
选项 A. 3次，电感电压
B. 4次，电感电压和电容电流
C.3 次，电容电流
D. 4次，电阻电压和电感电压
答案 A
解析 提示 在有储能原件存在的电路中，电感电流和电容电压不能跃变。本电路的输入电压发生了三次跃变。在图示的RLC串联电路中电阻的电压和电容的电流不会发生跃变。
