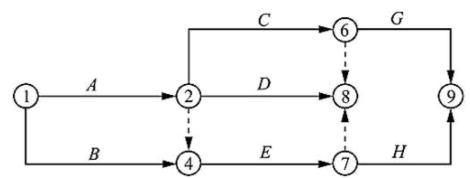

  3. 根据下列逻辑关系表（见表1）绘制的双代号网络图（如图3）所示，其存在的错误是（

根据下列逻辑关系表（见表1）绘制的双代号网络图（如图3）所示，其存在的错误是（

admin2022-08-02  58
问题 根据下列逻辑关系表（见表1）绘制的双代号网络图（如图3）所示，其存在的错误是（   ）。A.节点编号不对B.逻辑关系不对C.有多个终点节点D.有多个起点节点
选项 A.节点编号不对
B.逻辑关系不对
C.有多个终点节点
D.有多个起点节点
答案 C
解析 2022教材P123
终点节点即网络图的最后一个节点，它只有内向箭线（指向节点的箭线），一般表示一项任务或一个项目的完成。双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。本题中，存在⑧、⑨两个终点节点，有误。
