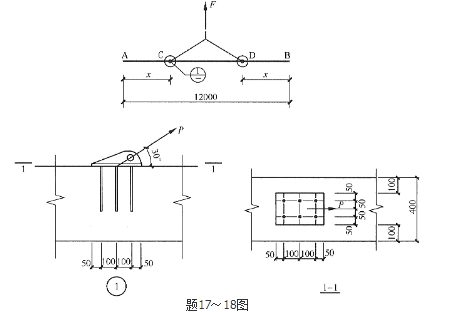

问题 某预制混凝土梁的截面尺寸为400mm×1600mm，长度12m，混凝土强度等级C30。拟采用两点起吊，此时的计算简图及起吊点的预埋件大样如图所示，起吊点C和D设置预埋件承担起吊荷载。假定，该混凝土梁内的预埋件埋板厚度为18mm，锚筋采用616（HRB400），与埋板可靠连接且锚固长度足够。试问，该预埋件能承受的最大荷载设计值P（kN）与下列何项数值最为接近？提示：（1）αb＝0.88，αv＝0.594；（2）按《混凝土结构设计规范》（GB 50010—2010）（2015年版）作答。A.155B.165C.175D.185
选项 A.155
B.165
C.175
D.185
答案 A
解析 根据题图，预埋件承受的剪力为：V＝Pcos30°＝0.866P；承受的拉力为：N＝Psin30°＝0.5P。
根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.7.2条第1款规定，锚筋的截面面积应满足：①As≥V/（αrαvfy）＋N/（0.8αbfy）；②As≥N/（0.8αbfy）。经比较可知式①起控制作用。
锚筋层数为三层时的影响系数为：αr＝0.9；fy＝300N/mm2；616的截面积为1206mm2。
代人式①得：1206≥0.866P/（0.9×0.594×300）＋0.5P/（0.8×0.88×300）。
解得：P≤155×103N。
