  3. 某工程悬臂钢梁AB的计算简图所示，支承端A视为固定支座。钢梁AB采用热轧H型钢H

某工程悬臂钢梁AB的计算简图所示，支承端A视为固定支座。钢梁AB采用热轧H型钢H

最全题库2022-08-02  69

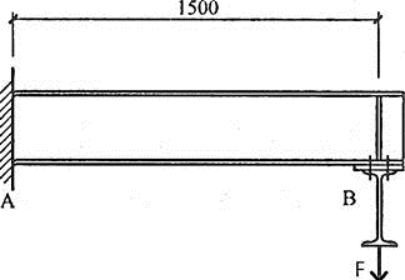

问题 某工程悬臂钢梁AB的计算简图所示，支承端A视为固定支座。钢梁AB采用热轧H型钢H294×200×8×12，对x轴的毛截面模量Wx＝756×103mm3。钢材采用Q235钢，焊条采用E43型。假定，忽略钢梁自重，钢梁AB自由端B点的悬挂集中荷载设计值F＝50kN。悬臂钢梁AB与主体框架柱的连接节点详图如题23图所示，图中所注焊缝长度（mm）均为角焊缝的计算长度。假定，节点处梁的弯矩仅通过梁上、下翼缘的连接焊缝传递。试问，梁上翼缘正面角焊缝的应力计算值（N/mm2），与下列何项数值最为接近（　　）A. 80B. 100C. 125D. 150
选项 A. 80
B. 100
C. 125
D. 150
答案 D
解析 由节点弯矩产生的梁上翼缘正面角焊缝所承受的水平拉力设计值为：N＝M/h≈50×1.5/（0.294－0.012）＝266kN。
      　　根据《钢结构设计标准》（GB 50017—2017）式（11.2.1-1），梁上翼缘正面角焊缝强度为：σf＝N/（helw）＝266×103/[0.7×8×（180＋2×65）]＝153.2N/mm2。
      　　选项中与结果最接近的是150，因此答案选D项。
      　　【考点分析】
      　　本题主要考查直角正面角焊缝的强度计算。
      　　【解题思路】
      　　本题解题分析步骤如下：
      　　①正确计算梁上、下翼缘的连接焊缝所承担的垂直于焊缝长度方向的作用力；
      　　②根据《钢标》式（11.2.1-1），计算其正面角焊缝的强度，应注意计算长度的正确取值。
