  3. 某普通住宅，采用现浇钢筋混凝土部分框支剪力墙结构，房屋高度为40.9m。地下1层

某普通住宅，采用现浇钢筋混凝土部分框支剪力墙结构，房屋高度为40.9m。地下1层

admin2022-08-02  66

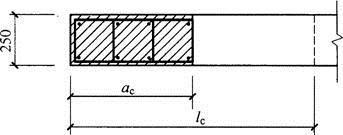

问题 某普通住宅，采用现浇钢筋混凝土部分框支剪力墙结构，房屋高度为40.9m。地下1层，地上13层，首层～三层层高分别为4.5m、4.2m、3.9m，其余各层层高均为2.8m，抗震设防烈度为7度，Ⅱ类建筑场地。第3层设转换层，纵横向均有落地剪力墙，地下一层顶板可作为上部结构的嵌固部位。[2013年真题]5.假定，该结构第四层某剪力墙，其中一端截面为矩形，如图6-9所示，墙肢长度为6000mm，墙厚为250mm，箍筋保护层厚度为15mm，抗震等级为一级，重力荷载代表值作用下的轴压比μN=0.40，混凝土强度等级C40（fc=19.1N／mm2）。纵筋及箍筋采用HRB400钢筋（fy=360N／mm2）。试问，该剪力墙矩形截面端，满足规程最低要求的边缘构件阴影部分长度ac和最小箍筋配置，与下列何项最为接近？（　　）提示：不考虑水平分布钢筋的影响。
选项
答案 A
解析 根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第7.2.15条表7.2.15可知，本工程第四层仍属底部加强部位，应设置约束边缘构件，其轴压比μN=0.40，一级抗震等级，约束边缘构件沿墙肢的长度lc=0.20hw=1200mm。根据图7.2.15可知，约束边缘构件阴影范围长度取：根据第7.2.15条表7.2.15可知，约束边缘构件配箍特征值λv=0.20。根据第7.2.15条式（7.2.15）计算，HRB400级箍筋的体积配箍率为：根据第6.6.3条式（6.6.3-2）计算，箍筋10@100实际体积配箍率为：箍筋Φ8@100实际体积配箍率为：由此可知，A项数值最为接近。
