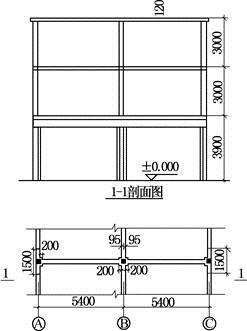

问题 某三层商住楼，底层局部采用两跨连续墙梁结构。局部平面图及剖面如图所示。开间为3.3m，底层层高3.9m，其余两层为3.0m，墙厚为190mm。托梁下均设有壁柱（每边凸出墙面200mm×590mm）。墙体采用MU10混凝土砌块和Mb10混合浆砌筑（f＝2.79MPa）。楼盖及屋盖采用钢筋混凝土现浇板，厚120mm。托梁混凝土采用C30（fc＝14.3N/mm2），纵向钢筋为HRB400（fy＝360N/mm2），箍筋采用HPB235（f＝210N/mm2）。屋面恒荷载标准值为4.8kN/m2，屋面活荷载标准值为0.5kN/m2，楼面恒荷载标准值为3.8kN/m2，活荷载标准值为2.0kN/m2，墙体自重标准值（包括双面粉刷）为2.61kN/m2，梁支座下设190mm×190mm上下贯通钢筋混凝土构造柱。托梁的截面尺寸bb×hb＝250mm×600mm（石灰水粉刷）。各层墙顶均设截面为190mm×190mm的钢筋混凝土圈梁。3.确定使用阶段墙梁顶面作用的恒荷载设计值Q2g（kN/m）和活荷载设计值Q2P（kN/m）与下列（　　）组数值最接近。A、44.04；9.9 B、44.04；11.05 C、52.85；9.9 D、52.85；11.55
选项 A、44.04；9.9
B、44.04；11.05
C、52.85；9.9
D、52.85；11.55
答案 D
解析 墙梁顶面作用的恒荷载设计值为：Q2g＝1.2×（2.61×3.0×2＋3.8×3.3＋4.8×3.3）＝52.85kN/m；
墙梁顶面作用的活荷载设计值为：Q2P＝1.4×3.3×（2.0＋0.5）＝11.55kN/m。由此可知，D项数值最为接近。
