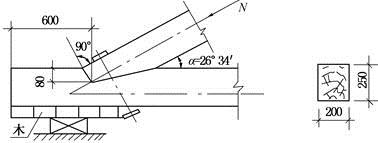

问题 如图所示，设计使用年限为50年的方木屋架端节点，上弦杆轴力设计值（基本组合）N=-128.8kN。该屋架用水曲柳制作。当用木材单齿连接受剪承载力公式进行验算时，其左、右端及关系与下列何项数值相近？（　　）

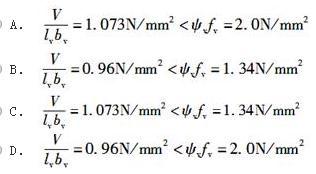

选项
答案 B
解析 根据《木结构设计规范》（GB 50005—2003）（2005年版）第4.2.1条表4.2.1-2可知，水曲柳强度等级为TB15；根据第4.2.1条表4.2.1-3可知，顺纹抗剪强度为：fv=2.0N/mm2；已知剪面计算长度lv=600mm，剪面宽度bv=200mm，则lv/hc=600/80=7.5；根据第6.1.2条表6.1.2可知，强度降低系数为：ψv=0.67；作用于剪面上的剪力设计值为：V=Ncosα=128.8cos（26°34′）=128.8×0.8944=115.2kN；根据第6.1.2条式（6.1.2-2）计算，木材单齿连接受剪承载力公式为：由此可知，B项数值最为接近。
