设有一横截面为四边形的格构式自立式铁架，其底节间的人字形腹杆系由两个等边角钢组成

练习题库2022-08-02 60

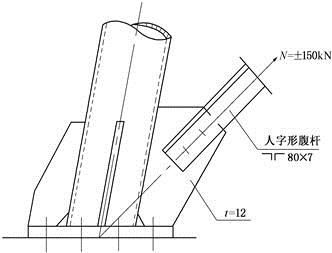

问题设有一横截面为四边形的格构式自立式铁架，其底节间的人字形腹杆系由两个等边角钢组成的T形截面，如图所示。钢材为Q235-B·F，其斜撑所受的轴心力设计值N＝±150kN。

1.拟采用2个C级普通螺栓与板厚为12mm的节点板相连，应选用公称直径为（　　）的螺栓。A、M16 B、M20 C、M22 D、M24

选项 A、M16
B、M20
C、M22
D、M24

答案 C

解析根据《钢结构设计规范》（GB 50017—2003）第7.2节进行计算，单个普通螺栓抗剪承载力设计值为：

代入数据得：

单个螺栓承压承载力设计值为：

代入数据得：

解得，螺栓直径d=20.49，取M=22；螺栓直径取两者的较大值，即M＝22。
