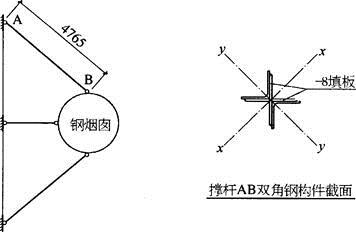

问题 某钢烟囱设计时，在邻近构筑物平台上设置支撑与钢烟囱相连，其计算简图如图所示。支撑结构钢材采用Q235—B钢，手工焊接，焊条为E43型。撑杆AB采用填板连接而成的双角钢构件，十字形截面(╃100×7)，按实腹式构件进行计算，截面形式如图所示，其截面特性：已知撑杆AB在风荷载作用下的轴心压力设计值N=185kN。[2012年真题]1.已知一个等边角钢L100×7的最小回转半径=19.9mm。试问，撑杆角钢之间连接用填板间的最大距离（mm）与下列何项数值最为接近？（　　）A、770 B、1030 C、1290 D、1540
选项 A、770
B、1030
C、1290
D、1540
答案 A
解析 根据《钢结构设计规范》（GB 50017—2003）第5.1.5条规定，撑杆AB为受压构件，且为十字形截面，填板间的距离不应超过下列数值：40i=40×19.9=796mm。由此可知，A项数值最为接近。
