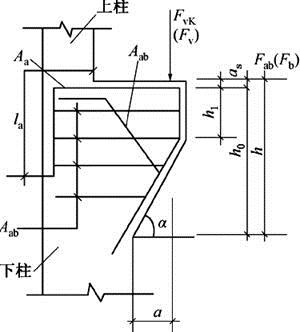

问题 支承屋面梁的柱牛腿，如图所示，宽度b=400mm，屋架在牛腿上的支承长度为200mm，竖向力作用点到下柱边缘的水平距离a=300mm（已考虑安装偏差20mm），外边缘高h1=h/3（h为牛腿高度），牛腿底面倾斜角α=45°。作用在牛腿顶部按荷载效应标准组合计算的竖向力Fvk=450kN，竖向力的设计值Fv=580kN，同时作用在牛腿顶部按荷载效应标准组合计算的水平拉力Fhk=120kN，水平拉力的设计值Fh=168kN，混凝土强度等级采用C30，钢筋HRB335级，as=40mm，箍筋为HPB300级钢筋。1.根据裂缝控制要求，牛腿的最小高度h最接近于（　　）mm。A、680 B、710 C、740 D、850
选项 A、680
B、710
C、740
D、850
答案 C
解析 根据《混凝土结构设计规范》（GB 50010—2010）第9.3.10条规定，牛腿的裂缝控制要求为：式中，Fvk=450kN，Fhk=120kN，β=0.8，ftk=2.01N/mm2，a=300mm，b=400mm，代入数据计算得，牛腿的高度应满足：h0≥734mm。由此可知，C项数值最为接近。@jin
