问题 某一设有吊车的钢筋混凝土单层厂房，下柱长He＝11.5m。上下柱的截面尺寸如图所示。截面采用对称配筋，as＝a s′＝40mm。采用C30的混凝土，纵向钢筋为HRB335，内力组合后的最不利内力设计值，上柱是M＝112kN·m，N＝236kN；下柱是M＝400kN·m，N＝1200kN。3.若已知下柱为大偏心受压，截面中和轴通过腹板，轴向压力作用点至纵向受拉钢筋的合力点的距离e＝800mm，则下柱截面的一侧纵向受拉钢筋的最小配筋面积最接近于（　　）mm2。提示：计算时不考虑工字形翼缘的斜坡面积，最小配筋面积应在计算配筋面积与按最小配筋率计算的面积中取较大值。A、305 B、335 C、360 D、410
选项 A、305
B、335
C、360
D、410
答案 C

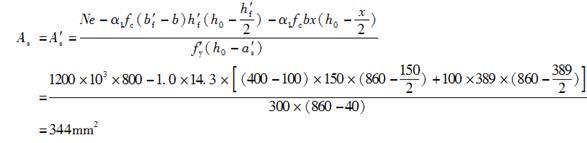

解析 柱截面面积为：A＝400×900－2×（900－300）×150＝180000mm2；根据《混凝土结构设计规范》（GB 50010—2002）第6.2.18条式（6.2.18-1）计算，截面的中和轴通过腹板，则截面受压区高度为：根据第6.2.18条式（6.2.18-2）计算，下柱为大偏心受压，且截面配筋为对称配筋，则截面面积为：一侧纵向钢筋的最小截面面积为：Ast，min=A×0.20%=180000×0.20%=360mm2>344mm2；因此纵向受拉钢筋的最小截面面积为360mm2。由此可知，C项数值最为接近。
