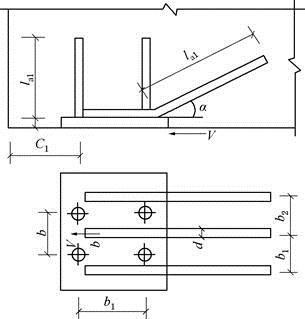

问题 如图所示，由预埋板和对称于力作用线配置的弯折锚筋与直锚筋共同承受剪力的预埋件，已知承受的剪力V＝225kN，直锚筋直径d＝14mm，共4根，弯折钢筋与预埋钢板板面间的夹角α＝30°，直锚筋间的距离b1和b均为100mm，弯折钢筋之间的距离b2＝100mm，构件的混凝土为C30，钢板厚t＝10mm，直锚筋与弯折锚筋均采用HRB335钢筋，钢板为Q235钢。.1.弯折锚筋的截面面积最接近于（　　）mm2。A、685 B、602 C、566 D、453
选项 A、685
B、602
C、566
D、453
答案 C
解析 根据《混凝土结构设计规范》（GB 50010—2010）第4.1.4条表4.1.4-1可知，C30混凝土轴心抗压强度设计值fc＝14.3N/mm2；根据第4.2.3条表4.2.3-1可知，HRB335钢筋强度设计值fy＝300N/mm2；根据附录A表A.0.1可知，直径14mm的直锚筋截面面积为As＝615mm2，根据第9.7.2条式（9.7.2-5）计算，锚筋的受剪承载力系数为：取αv＝0.629，根据第9.7.3条式（9.7.3）计算，弯折钢筋的截面面积为：由此可知，C项数值最为接近。
