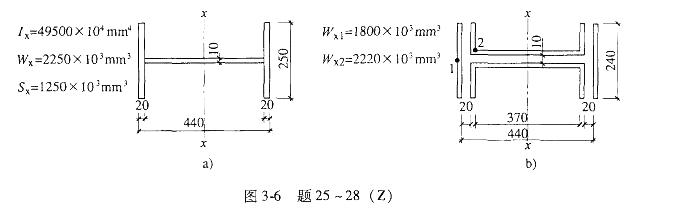

问题 某车间吊车梁端部车挡采用焊接工字形截面，钢材采用Q235B钢，车挡截面特性如下图所示。作用于车挡上的吊车水平冲击力设计值为H=201.8kN， 作用点距车挡底部的高度为1.37m。车挡翼缘及腹板与吊车梁之间采用双面角焊缝连接，焊条电弧焊，使用E43型焊条。已知焊脚尺寸hf=12mm，焊缝截面计算长度及有效截面特性如下图下图所示。假定腹板焊缝承受全部水平剪力。试问，“1”点处的角焊缝应力设计值（N/mm2）应与下列何项数值最为接近？A.180 B.150 C.130 D.110
选项
答案 B

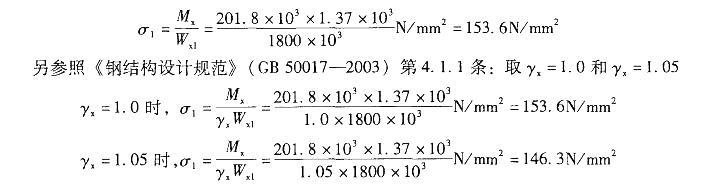

解析 解答：根据题中假定腹板承受全部水平剪力，则翼缘焊缝仅承担弯矩作用，因此：上述计算结果的正确答案均为B。
