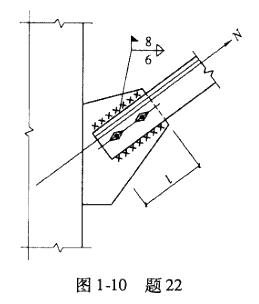

问题 某重级工作制吊车的单层厂房，其边跨纵向柱列的柱间支撑布置及几何尺寸如图1-8所示。上段、下段柱间支撑ZC-1、ZC-2均采用十字交叉式，按柔性受拉斜杆设计，柱顶设有通长刚性系杆。钢材采用Q235钢，焊条为E43型。假定，厂房山墙传来的风荷载设计值R=110kN，吊车纵向水平刹车力设计值T=125kN。假定，下段柱间支撑ZC-2采用两等边角钢组成的双片支撑如图1-9所示，两分肢间用缀条相连。已知ZC-2所用等边角钢规格为1125×8，A=1975mm2，截面无削弱。与厂房柱连接如图1-10所示。假定，支撑拉力设计值N=280kN。试问，支撑角钢与节点板连接的侧面角焊缝长度l（mm）应与下列何项数值最为接近？（A）200 （B）240 （C）280 （D）300
选项
答案 B

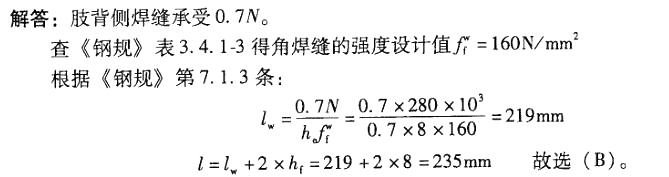

解析
