某重级工作制吊车的单层厂房，其边跨纵向柱列的柱间支撑布置及几何尺寸如图1-8所示

资格题库2022-08-02  51
问题 某重级工作制吊车的单层厂房，其边跨纵向柱列的柱间支撑布置及几何尺寸如图1-8所示。上段、下段柱间支撑ZC-1、ZC-2均采用十字交叉式，按柔性受拉斜杆设计，柱顶设有通长刚性系杆。钢材采用Q235钢，焊条为E43型。假定，厂房山墙传来的风荷载设计值R=110kN，吊车纵向水平刹车力设计值T=125kN。假定，上段柱间支撑ZC-1采用等边单角钢组成的单片交叉式支撑，在交叉点相互连接。试问，若仅按构件的容许长细比控制，该支撑选用下列何种规格角钢最为合理？提示：斜平面内的计算长度可取平面外计算长度的0.7倍。（A） 170×6（ix=21.5mra，imin=13.8mm）（B） 180×6（ix=24.7mm，imin=15.9mm）（C） 190×6（ix=27.9mm，imin=18.0mm）（D） 1100×6（ix=31.0mm，imin=20.0mm）
选项
答案 C

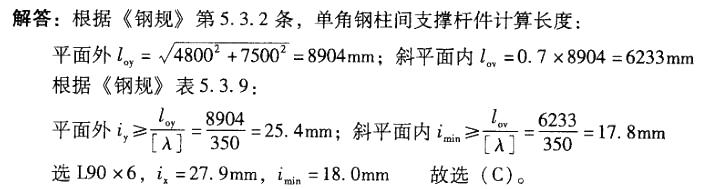

解析
