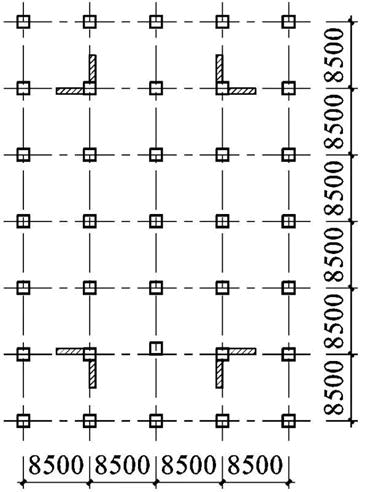

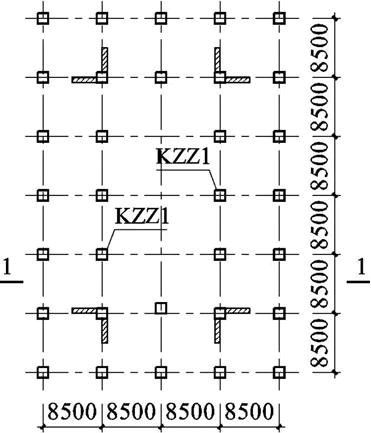

问题 某6层钢筋混凝土办公楼，丙类建筑，采用框架-剪力墙结构，规定水平力作用下底层框架部分承受的地震倾覆力矩占为总倾覆力矩的40%。首层、三层竖向构件平面图及结构剖面图如题图所示，各层层高均为4.5m，结构高度27m，抗震设防烈度为7度（0.15g），设计地震分组为第一组，建筑场地类别为Ⅱ类，安全等级为二级。提示：转换梁和转换柱按相同高度的部分框支剪力墙结构中的框支框架相关规定进行设计。首层平面图三层平面图1—1剖面图假定，转换柱KZZ1（方柱）混凝土强度等级C40，剪跨比2.2，柱底永久荷载作用下轴力标准值N1k＝7500kN，按等效均布活荷载计算的楼面活荷载产生的轴力标准值N2k＝1500kN（按办公楼考虑），屋面活荷载产生的轴力标准值N3k＝200kN，多遇水平地震轴力标准值NEhk＝50kN，多遇竖向地震轴力标准值NEvk＝350kN。试问，当未采用提高轴压比限值的构造措施时，转换柱KZZ1满足轴压比要求的最小截面边长h（mm），与下列何项数值最为接近？（　　）提示：按《高层建筑混凝土结构技术规程》（JGJ 3—2010）作答。A.800B.850C.900D.950
选项 A.800
B.850
C.900
D.950
答案 C
解析 （1）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第5.6.3条、第5.6.4条，房屋高度27m≤60m，无需考虑风荷载：N1＝γGSGE＋γEhSEhK＋γEvSEvk＋0＝1.2×（7500＋0.5×1500）＋1.3×50＋0＝9965kN，N2＝γGSGE＋γEhSEhK＋γEvSEvk＋0＝1.2×（7500＋0.5×1500）＋1.3×350＋0＝10355kN，N3＝γGSGE＋γEhSEhK＋γEvSEvk＋0＝1.2×（7500＋0.5×1500）＋1.3×50＋0.5×1.3×350＋0＝10192.5kN。（2）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.9.3条表3.9.3，7度，丙类，Ⅱ类场地，H＝27m时，部分框支结构的框支框架，构造措施的抗震等级为二级。（3）根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第6.4.2条，二级的部分框支结构，[μN]＝0.7，则可得：，故选择C项。
