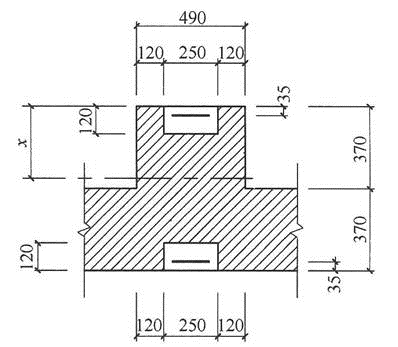

问题 一单层单跨有吊车厂房，平面如题图所示。采用轻钢屋盖，屋架下弦标高为6.0m。变截面砖柱采用MU10级烧结普通砖、M10级混合砂浆砌筑，砌体施工质量控制等级为B级。假定，变截面柱采用砖砌体与钢筋混凝土面层的组合砌体，其下段截面如题图所示。混凝土采用C20（fc＝9.6N/mm2），纵向受力钢筋采用HRB335，对称配筋，单侧配筋面积为763mm2。试问，其偏心受压承载力设计值（kN）与下列何项数值最为接近？（　　）提示：①不考虑砌体强度调整系数γa的影响；②受压区高度x＝315mm。A.530B.580C.750D.850
选项 A.530
B.580
C.750
D.850
答案 A
解析 根据《砌体结构设计规范》（GB 50003—2011）第8.2.2条规定，对于砖墙与组合砌体一同浇筑的T型截面构件，其承载力和高厚比可按矩形截面组合砌体构件计算。
根据相对受压区高度区分大小偏心，相对受压区高度为：ξ＝x/h0＝315/（740－35）＝0.447＞ξb＝0.44。
为小偏心受压，则根据第8.2.5条规定，钢筋的应力为：σs＝650－800×0.447＝292.4MPa＜fy＝300MPa。
根据第8.2.4条式（8.2.4－1）计算偏心受压承载力：N＝fA′＋fcAc′＋ηsfyAs′－σsAs。
其中A′＝490×315－250×120＝124350mm2，Ac′＝250×120＝30000mm2，ηs＝1.0。
根据表3.2.1－1，f＝1.89MPa，则偏心受压承载力为：
N＝1.89×124350＋9.6×30000＋1.0×300×763－292.4×763＝528.82kN
