某钢筋混凝土框架结构多层办公楼局部平面布置如题图所示（均为办公室），梁、板、柱混

免费题库2022-08-02 51

问题某钢筋混凝土框架结构多层办公楼局部平面布置如题图所示（均为办公室），梁、板、柱混凝土强度等级均为C30，梁、柱纵向钢筋为HRB400钢筋，楼板纵向钢筋及梁、柱箍筋为HRB335钢筋。

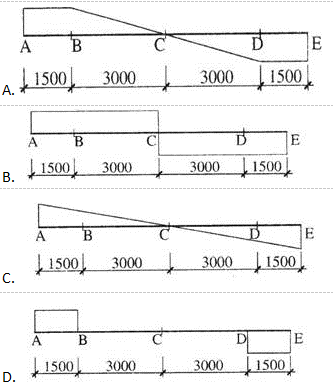

假设，雨篷梁KL1与柱刚接，试问，在雨篷荷载作用下，梁KL1的扭矩图与下列何项图示较为接近？（　　）

选项

答案 A

解析雨篷梁在两端刚接的条件下，6m范围内雨篷梁承受均匀扭矩作用，梁的扭矩图在雨篷板范围以内为斜线，在雨篷板范围以外为直线。

转载请注明原文地址:https://www.tihaiku.com/jzgc/1081224.html
