钢筋混凝土梁底有锚板和对称配置的直锚筋组成的受力预埋件，如题9图所示。构件安全等

考试题库2022-08-02 83

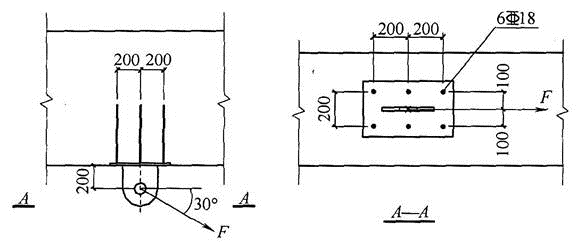

问题钢筋混凝土梁底有锚板和对称配置的直锚筋组成的受力预埋件，如题9图所示。构件安全等级均为二级，混凝土强度等级为C35，直锚筋为6

18（HRB400），已采取防止锚板弯曲变形的措施。锚板上焊接了一块连接板、连接板上需承受集中力F的作用，力的作用点和作用方向如题图所示。试问，当不考虑抗震时，该预埋件可以承受的最大集中力设计值Fmax（kN）与下列何项数值最为接近？（　　）

提示：①预埋件承载力由锚筋面积控制；②连接板的重量忽略不计。A.150B.175C.205D.250

选项 A.150
B.175
C.205
D.250

答案 B

解析根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.7.2条第1项规定，当有剪力、法向拉力和弯矩共同作用时，应按式（9.7.2－1）、（9.7.2－2）两个公式计算，并取其中的较大值。其中剪力设计值为：

，法向拉力设计值为：N＝F/2，弯矩设计值为：

，锚筋层数的影响系数为：αr＝0.9，锚板的弯曲变形折减系数为：αb＝1，锚筋的抗拉强度设计值为：fy＝300MPa，截面面积为：As＝6×254＝1524mm2，沿剪力作用方向最外层锚筋中心线之间的距离为：z＝400mm，则锚筋的受剪承载力系数为：

根据式（9.7.2－1）有：

则0.00863F≤1524，F≤176.6×103N＝176.6kN。根据式（9.7.2－2）有：

则0.00609F≤1524，F≤250.2×103N＝250.2kN。综上，最大集中力设计值应取176.6kN和250.2kN中的较小值，即176.6kN，由此可知，B项最接近。
