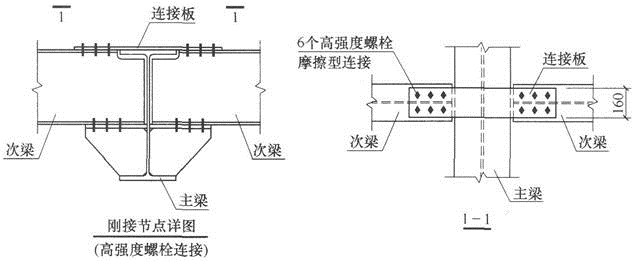

问题 某钢结构平台承受静力荷载，钢材均采用Q235钢。该平台有悬挑次梁与主梁刚接。假定，次梁上翼缘处的连接板需要承受由支座弯矩产生的轴心拉力设计值N＝360kN。假定，悬挑次梁与主梁的焊接连接改为高强度螺栓摩擦型连接，次梁上翼缘与连接板每侧各采用6个高强度螺栓，其刚接节点如题图所示。高强度螺栓的性能等级为10.9级，连接处构件接触面采用喷砂（丸）处理。试问，次梁上翼缘处连接所需高强度螺栓的最小规格应为下列何项？（　　）提示：按《钢结构设计标准》（GB 50017—2017）作答。A.M24B.M22C.M20D.M16
选项 A.M24
B.M22
C.M20
D.M16
答案 C
解析 根据《钢结构设计标准》（GB 50017—2017）第11.4.2条第1款规定，在抗剪连接中，每个高强度螺栓承载力设计值应按式（11.4.2－1）计算：Nvb＝0.9knfμP。
根据表11.4.2－1知，摩擦面的抗滑移系数为：μ＝0.45；而传力摩擦面数目：nf＝1。则一个高强度螺栓的预拉力为：P≥Nvb/（0.9knfμ）＝360/（0.9×6×1×0.45）＝148kN。
根据表11.4.2－2可得，次梁上翼缘处连接所需高强度螺栓（10.9级）的最小规格应为M20。
