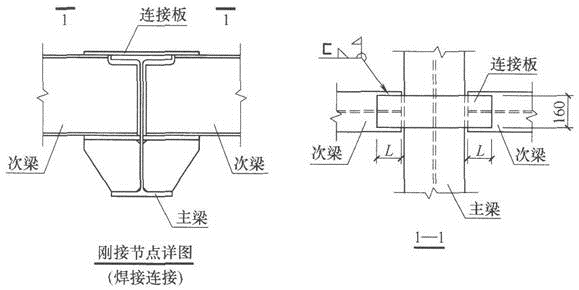

问题 某钢结构平台承受静力荷载，钢材均采用Q235钢。该平台有悬挑次梁与主梁刚接。假定，次梁上翼缘处的连接板需要承受由支座弯矩产生的轴心拉力设计值N＝360kN。假定，主梁与次梁的刚接节点如题图所示，次梁上翼缘与连接板采用角焊缝连接，三面围焊，焊缝长度一律满焊，焊条采用E43型。试问，若角焊缝的焊脚尺寸hf＝8mm，次梁上翼缘与连接板的连接 长度L（mm）采用下列何项数值最为合理？（　　）A.120B.260C.340D.420
选项 A.120
B.260
C.340
D.420
答案 A
解析 根据《钢结构设计标准》（GB 50017—2017）第11.2.2条第1款式（11.2.2－1），首先计算正面角焊缝能承受的轴心拉力N1。所有围焊的转角处必须连续施焊。
则正面角焊缝的计算长度取其实际长度：lw1＝160mm，N1＝βfffwhelw1＝1.22×160×0.7×8×160×10－3＝175kN。
其余轴心拉力由两条侧面角焊缝承受，其计算长度lw2为：
lw2＝（N－N1）/（2heffw）＝（360×103－175×103）/（2×0.7×8×160）＝103mm
则次梁上翼缘与连接板的连接长度L≥lw2＋hf＝103＋8＝111mm。
由此可知，A项数值最为合理。
