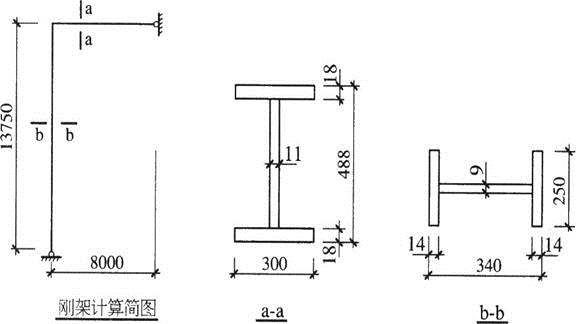

问题 某车间设备平台改造增加一跨，新增部分跨度8m，柱距6m，采用柱下端铰接、梁柱刚接、梁与原有平台铰接的刚架结构，平台铺板为钢格栅板；刚架计算简图如图所示；图中长度单位为mm。刚架与支撑全部采用Q235-B钢，手工焊接采用E43型焊条。表　构件截面参数刚架梁及柱的截面同题27，柱下端铰接采用平板支座。试问，框架平面内，柱的计算长度系数与下列何项数值最为接近？（　　）提示：忽略横梁轴心压力的影响。A.0.79B.0.76C.0.73D.0.70
选项 A.0.79
B.0.76
C.0.73
D.0.70
答案 C
解析 根据题图，已知柱高度取H＝13750mm，梁跨度L＝8000mm。根据《钢结构设计标准》（GB 50017—2017）附录E第E.0.1条规定，柱下端铰接采用平板支座：K2＝0.1；柱上端，梁远端为铰接：K1＝1.5IbH/（IcL）＝1.5×68900×104×13750/（21200×104×8000）＝8.4。
查表E.0.1，计算长度系数μ＝0.7329。
