  3. 某42层高层住宅，采用现浇混凝土剪力墙结构，层高为3.2m，房屋高度134.7m

某42层高层住宅，采用现浇混凝土剪力墙结构，层高为3.2m，房屋高度134.7m

考试题库2022-08-02  70

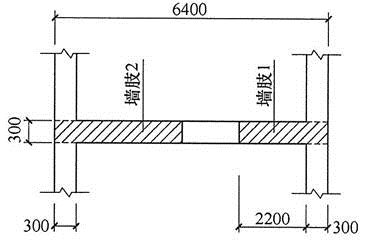

问题 某42层高层住宅，采用现浇混凝土剪力墙结构，层高为3.2m，房屋高度134.7m，地下室顶板作为上部结构的嵌固部位。抗震设防烈度7度，Ⅱ类场地，丙类建筑。采用C40混凝土，纵向钢筋和箍筋分别采用HRB400（）和HRB335（）钢筋。底层某双肢剪力墙如题图所示。假定，墙肢1在横向正、反向水平地震作用下考虑地震作用组合的内力计算值见题表1；墙肢2相应于墙肢1的正、反向考虑地震作用组合的内力计算值见题28表2。试问，墙肢2进行截面设计时，其相应于反向地震作用的内力设计值M（kN·m）、V（kN）、N（kN），应取下列何组数值？（　　）提示：①剪力墙端部受压（拉）钢筋合力点到受压（拉）区边缘的距离as′＝as＝200mm。②不考虑翼缘，按矩形截面计算。表1　墙肢1的内力计算值表2　墙肢2的内力计算值A.5000、1600、14000B.5000、2000、17500C.6250、1600、17500D.6250、2000、14000
选项 A.5000、1600、14000
B.5000、2000、17500
C.6250、1600、17500
D.6250、2000、14000
答案 D
解析 根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第7.2.4条规定，抗震设计的双肢剪力墙，其墙肢不宜出现小偏心受拉；当任一墙肢为偏心受拉时，另一墙肢的弯矩设计值及剪力设计值应乘以增大系数1.25。
墙肢1反向地震作用组合时，偏心距可按下面公式计算：e0＝M/N＝3000/1000＝3.0m＞（hw/2）－a＝（2.5/2）－0.2＝1.05m。故为大偏心受拉。
根据第7.2.6条及条文说明可知，底部加强部位的剪力墙截面的剪力设计值需要进行调整，一级需要乘以剪力增大系数1.6该剪力墙抗震等级为一级，所以内力设计最大值为：
Vw＝1.6×1.25×V＝1.6×1.25×1000＝2000kN，Mw＝1.25×M＝1.25×5000＝6250kN·m，N＝14000kN
