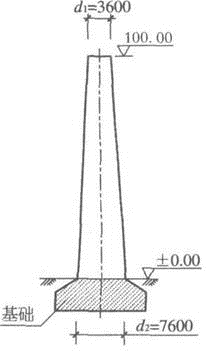

问题 某环形截面钢筋混凝土烟囱，如题图所示，烟囱基础顶面以上总重力荷载代表值为18000kN，烟囱基本自振周期T1＝2.5s。如果烟囱建于非地震区，基本风压w0＝0.5kN/m2，地面粗糙度为B类。试问，烟囱承载能力极限状态设计时，风荷载按下列何项考虑？（   ）提示：假定烟囱第2及以上振型，不出现跨临界的强风共振。A.由顺风向风荷载效应控制，可忽略横风向风荷载效应B.由横风向风荷载效应控制，可忽略顺风向风荷载效应C.取顺风向风荷载效应与横风向风荷载效应之较大者D.取顺风向风荷载效应与横风向风荷载效应组合值
选项
答案 A
解析 该烟囱为钢筋混凝土烟囱，计算得烟囱坡度为2%，根据《烟囱设计规范》（GB50051—2013）第5.2.4条，首先判断烟囱是否出现跨临界强风共振。
根据式（5.2.4－2），临界风速为：vcr＝D/（TlSt），St＝0.2；圆形杆件外径为：d＝3.6＋2/3×100×0.02＝4.933m；计算烟囱筒身风振时，风速为：v＝vcr＝4.933/（2.5×0.2）＝9.866m/s。
根据式（5.2.4－1），横风向风振验算雷诺数为：Re＝69000×9.866×4.933＝3.36×106。
因此，3.0×105＜Re＜3.5×106，发生超临界范围的风振，不出现跨临界强风共振，对横风向风荷载引起的共振效应可不作处理。
