问题 为增加使用面积，在现有一个单层单跨建筑内加建一个全钢结构夹层，该夹层与原建筑结构脱开，可不考虑抗震设防。新加夹层结构选用钢材为Q235B，焊接使用E43型焊条。楼板为SP10D板型，面层做法20mm厚，SP板板端预埋件与次梁焊接。荷载标准值：永久荷载为2.5kN/m2（包括SP10D板自重、板缝灌缝及楼面面层做法），可变荷载为4.0kN/m2。夹层平台结构如题图所示。该夹层结构中的主梁翼缘与腹板采用双面角焊缝连接，焊缝高度hf＝6mm；其他条件同题18。试问，在点“2”次梁连接处，主梁翼缘与腹板的焊接连接强度设计值（N/mm2），与下列何项数值最为接近？（　　）A.20.3B.18.7C.16.5D.13.1
选项 A.20.3
B.18.7
C.16.5
D.13.1
答案 D

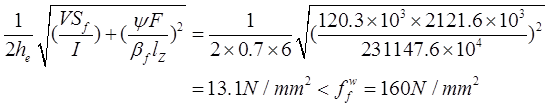

解析 由于次梁连接处主梁腹板设置加劲肋，根据《钢结构设计标准》（GB50017—2017）第11.2.7条式（11.2.7）计算，取F＝0，则主梁翼缘与腹板的焊接连接强度设计值：
