对于某桥上部结构为三孔钢筋混凝土连续梁，试判定在以下四个图形中，哪一个图形是该梁

练习题库2022-08-02 49

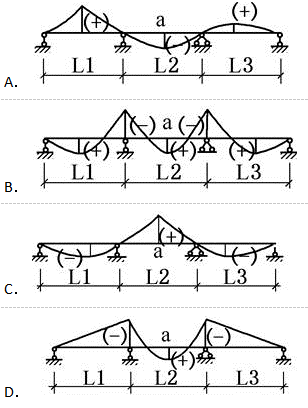

问题对于某桥上部结构为三孔钢筋混凝土连续梁，试判定在以下四个图形中，哪一个图形是该梁在中孔跨中截面a的弯矩影响线？（　　）

选项

答案 C

解析竖向单位力P＝1沿三孔连续梁的纵向移动，当P作用于各支承点时，主梁截面a的弯矩均为零；而P作用于中孔跨中截面a时，主梁截面a的正弯矩即得最大绝对值，据此可判断C项图应是主梁截面a的弯短矩影响线（利用结构力学机动法作出虚位移变形图可定性作出影响线）。
