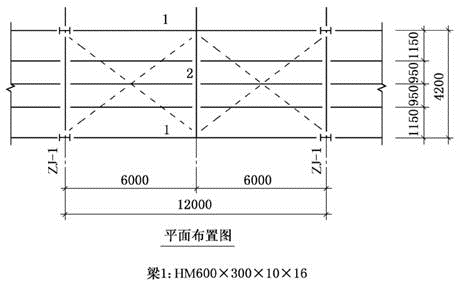

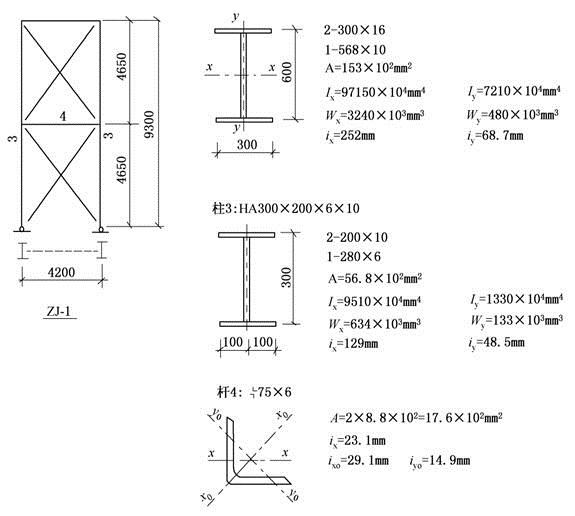

问题 某皮带运输通廊为钢平台结构，采用钢支架支承平台，固定支架未示出，钢材采用Q235-B钢，焊接使用E43型焊条，焊接工字钢翼缘为焰切边，平面布置及构件如题图所示，图中长度单位为mm。钢支架的水平杆（杆4）采用等边双角钢（∟75×6）十字型组合截面。两端用连接板焊在立柱上，试问，当按实腹构件进行计算时，水平杆两角钢之间的填板数与下列何项数值最为接近？（   ）A.3B.4C.5D.6
选项 A.3
B.4
C.5
D.6
答案 D
解析 根据《钢结构设计标准》（GB50017—2017）第7.2.6条规定，用填板连接而成的双角钢或双槽钢构件，采用普通螺栓连接时应按格构式构件进行计算；除此之外，可按实腹式构件进行计算，受压构件填板间的距离不应超过40i。
由题可知，跨度L0＝4200mm，回转半径i＝iy0＝14.9mm。因此填板数量：n＝4200/（14.9×40）－1＝6。
