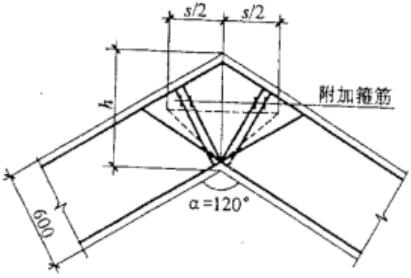

问题 某折梁内折角处于受拉区，纵向受拉钢筋318全部在受压区锚固，其附加箍筋配置形式如题10图所示。试问，折角两侧的全部附加箍筋，应采用下列何项最为合适？（　　）A.3ф8（双肢）B.4ф8（双肢）C.6ф8（双肢）D.8ф8（双肢）
选项 A.3ф8（双肢）
B.4ф8（双肢）
C.6ф8（双肢）
D.8ф8（双肢）
答案 C
解析 根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第9.2.12条规定，因纵向受拉钢筋全部在受压区锚固，故仅按式（9.2.12-2）计算，由箍筋承受的纵向受拉钢筋的合力为：
Ns2＝0.7fyAscos（α/2）＝0.7×300×763×cos（120°/2）＝80115N
应增设箍筋面积为：Asv＝80115/（210×cos30°）＝440.52mm2。
经验算，选用6ф8双肢箍，Asv＝603mm2＞440.52mm2。
