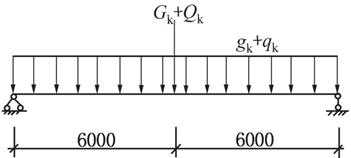

问题 某皮带运输通廊为钢平台结构，采用钢支架支承平台，固定支架未示出，钢材采用Q235-B钢，焊接使用E43型焊条，焊接工字钢翼缘为焰切边，平面布置及构件如题图所示，图中长度单位为mm。梁1的静力计算简图如题图所示，荷载均为标准荷载：梁2传来的永久荷载Gk＝20kN，可变荷载Qk＝80kN；永久荷载gk＝2.5kN/m（含梁的自重），可变荷载qk＝1.8kN/m。试问，梁1的最大挠度与其跨度的比值与下列何项数值最为接近？（   ）A.1/505B.1/438C.1/376D.1/329
选项 A.1/505
B.1/438
C.1/376
D.1/329
答案 A
解析 梁1上的集中荷载标准值为：Nk＝Gk＋Qk＝（20＋80）kN＝100kN。梁1上的均布荷载标准值为：Pk＝gk＋qk＝（2.5＋1.8）kN/m＝4.3kN/m。梁1的最大挠度发生在跨中处，最大挠度值为：则梁1的最大挠度与其跨度的比值为：fmax/L＝23.76/12000＝1/505。
