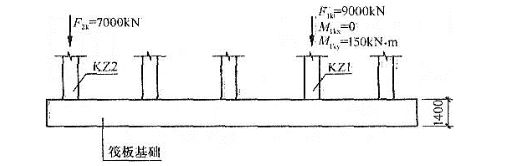

问题 某安全等级为二级的高层建筑采用钢筋混凝土框架结构。柱截面尺寸900mm×900mm，如图所示。柱采用平板式筏基，板厚1.4m，均匀地基。荷载效应由永久荷载控制。提示：计算时取h0＝1.34m；荷载组合按简化规则。如图所示，假设，中柱KZ1柱底按荷载标准组合得到的柱轴力F1k＝9000kN，柱底端弯矩M1kx＝0，M1ky＝150kN·m。荷载标准组合基底净反力135kPa（已扣除筏基及其上土重）。已知，Is＝11.17m4，αs＝0.4，试问，KZ1柱边h0/2处的筏板冲切临界截面的最大剪应力设计值τmax（kPa），为以下何项数值？（　　）A.600B.800C.1000D.1200
选项 A.600
B.800
C.1000
D.1200
答案 B
解析 根据《建筑地基基础设计规范》（GB 50007—2011）第8.4.7条第1款式（8.4.7-1）进行计算。
对于内柱，相应于作用的基本组合时的冲切力Fl取轴力设计值减去筏板冲切破坏锥体内的基底净反力设计值。冲切破坏范围的面积为：（1.34×2＋0.9）2＝12.82m2。则Fl＝1.35×（9000－135×12.82）＝9814kN
冲切临界截面的最小周长为：um＝4×（1.34＋0.9）＝8.96m。
根据附录P式（P.0.1-5），内柱沿弯矩作用方向，冲切临界截面重心至冲切临界截面最大剪应力点的距离为：cAB＝c1/2＝（1.34＋0.9）/2＝1.12m。
代入式（8.4.7-1），得临界截面的最大剪应力设计值为：
τmax＝Fl/（umh0）＋αsMunbcAB/Is＝9814/（8.96×1.34）＋0.4×（1.35×150×1.12）/11.17＝825.5kPa
选择B。
与825.5最接近的是B项。
