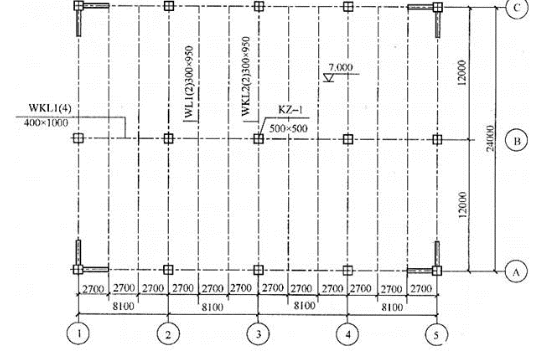

问题 7度（0.15g）地区某小学的单层体育馆（屋面相对标高7.000m），屋面用作屋顶花园，覆土（重度18kN/m3，厚度600mm）兼做保温层。结构设计使用年限50年，场地类别Ⅱ类，双向均设置适量的抗震墙，形成现浇钢筋混凝土框架抗震墙结构，结构平面布置如图所示，纵向钢筋HRB500，箍筋HRB400。假定，框架梁WKL1（4）为普通混凝土构件，混凝土强度等级为C40，箍筋为8@100（4），未设置弯起钢筋，梁截面有效高度h0＝930mm。试问，不考虑地震设计状况时，在轴线③支座边缘处，该梁的斜截面抗剪承载力设计值（kN），与下列何项数值最为接近？提示：WKL1不是独立梁。A.1000B.1100C.1200D.1300
选项 A.1000
B.1100
C.1200
D.1300
答案 B
解析 根据《混凝土结构设计规范》（GB 50010－2010）第6.3.4条式（6.3.4-2），斜截面抗剪承载力设计值为：Vu＝0.7ftbh0＋fyv（Asv/s）h0＝0.7×1.71×400×930＋360×（4×50.3/100）×930＝1118.90kN。
根据式（6.3.1-1），验算截面限制条件：当hw/b＝930/400＝2.325＜4时，应满足V≤0.25βcfcbh0＝0.25×1.0×19.1×400×930＝1776.30kN。
受剪承载力为以上两者较小者。
选项中与1118.9最接近的是1100，因此选B项。
