  3. 图3-34所示斜压杆AC之方管与单壁节点板连接节点，节点板插入方管中心。则下

图3-34所示斜压杆AC之方管与单壁节点板连接节点，节点板插入方管中心。则下

考试题库2022-08-02  71

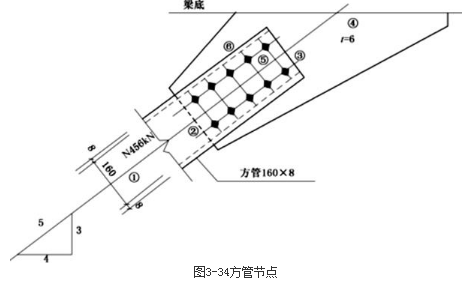

问题 图3-34所示斜压杆AC之方管与单壁节点板连接节点，节点板插入方管中心。则下列六处图示中，存在不当之处的有（　　）处。①方管尺寸标注；②插入管中的节点板边投影；③管端处理；④节点板厚；⑤高强螺栓；⑥方管与节点板接触处。A.0B.2C.4D.6
选项 A.0
B.2
C.4
D.6
答案 D
解析 对六处图示分别进行分析：①方管尺寸160指外边至外边，图示尺160应为144；②节点板在管内部分因未与管壁接触，不应示出虚线；③管端应封闭，图中未封闭；④斜杆内力456kN，根据《钢结构设计规范》（GB 50017—2003）条文说明表10可知，节点板厚应为10mm；⑤方管与节点板不能用高强螺栓连接；⑥方管与节点板相接处应示出焊缝。
