某钢结构牛腿与钢柱间采用4.8级普通C级螺栓及支托连接，竖向力设计值N=310k

免费题库2022-08-02 43

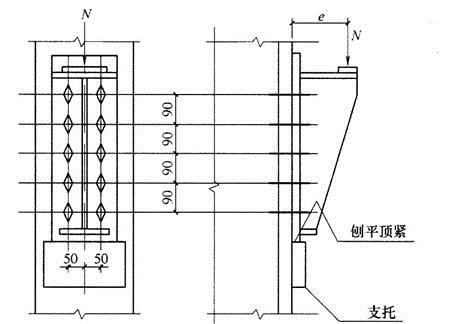

问题某钢结构牛腿与钢柱间采用4.8级普通C级螺栓及支托连接，竖向力设计值N=310kN，偏心距e=250mm，计算简图如图所示。试问，按强度计算，螺栓选用下列何种规格最为合适？（　　）[2013年真题]

.提示：①剪力由支托承受；②取旋转点位于最下排螺栓中心。

A.M20 B.M22 C.M24 D.M27

选项 A.M20
B.M22
C.M24
D.M27

答案 C

解析偏心受拉构件所承受的弯矩为：

故最上排螺栓拉力为：

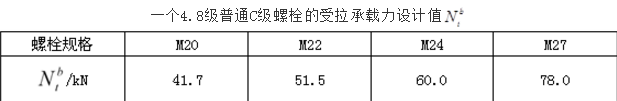

查表可知，选M24。
