  3. 有一Γ形刚架，无侧移，尺寸、荷载、内力如题图所示。柱、梁均为焊接工字形截面、剪切

有一Γ形刚架，无侧移，尺寸、荷载、内力如题图所示。柱、梁均为焊接工字形截面、剪切

admin2022-08-02  61

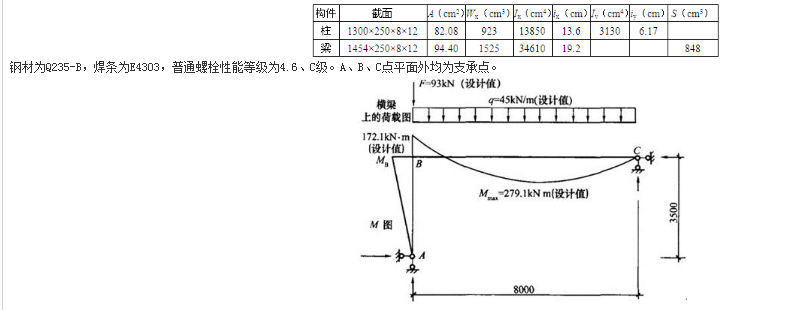

问题 有一Γ形刚架，无侧移，尺寸、荷载、内力如题图所示。柱、梁均为焊接工字形截面、剪切边，其截面特性如下：若钢柱脚采用2M24锚栓，则下列说法正确的是（　　）。A. 锚栓可承受柱底剪力 B. 按计算应设抗剪键 C. 按计算可不设抗剪键 D. 设计者按构造处理。
选项 A. 锚栓可承受柱底剪力
B. 按计算应设抗剪键
C. 按计算可不设抗剪键
D. 设计者按构造处理。
答案 C
解析 根据《钢结构设计规范》（GB 50017—2003）第4.1.2条，可计算得C点剪力为：VC=（45×8×4+172.1）/8=201.5kN；B点剪力为：VB=45×8-201.5=158.5kN；A点剪力为：VA=93＋158.5=251.5kN，根据第8.4.13条，水平反力为0.4VA=0.4×251.5=100.6kN；HA=172.1/3.5=49.2kN＜100.6kN，可不设抗剪键。
