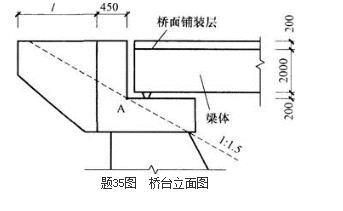

问题 某公路桥梁桥台立面布置如题35图，其主梁高度2000mm，桥面铺装层共厚200mm，支座高度（含垫石）200mm，采用埋置式肋板桥台，台背墙厚450mm，台前锥坡坡度1：1.5，锥坡坡面通过台帽与背墙的交点（A）。试问，台背耳墙最小长度l（mm）与下列何值最为接近？A.4000B.3600C.2700D.2400
选项 A.4000
B.3600
C.2700
D.2400
答案 A
解析 《公路桥涵通用设计规范》（JTG D60—2015）没有固定计算公式，分析的原则为：将路堤放坡坡顶设在假定的桥台耳墙或侧墙尾端内侧0.75m，并满足坡面与桥台指定位置通过，求出此时所需耳墙或侧墙长度。根据第3.5.4条规定，耳墙端部深入锥坡顶点内的长度不应小于750mm。
即台背耳墙最小长度l=（200+2000+200）×1.5-450+750=3900mm，取4000mm
