问题 在风荷载作用下，作用在排架上的荷载如图14所示，已知作用在每个计算单元上的集中力W=1.4×1.31=1.83kN（设计值）。在A轴线二层楼面处，由风荷载如题5图产生的弯矩值M，与下列何项数值最为接近？（　　）A、-10、83kN·mB、-6、03kN·mC、-7、74kN·mD、-15、93kN·m
选项 A、-10、83kN·m
B、-6、03kN·m
C、-7、74kN·m
D、-15、93kN·m
答案 D

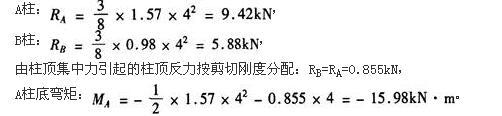

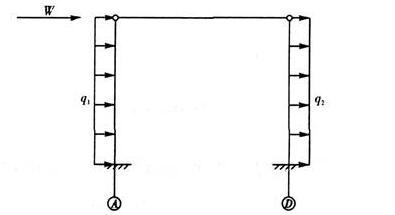

解析 迎风面排架柱所承受的风荷载标准值：w1k=βzμsμzw0×4＝1×0.8×0.35×4＝1.12kN/m；设计值：q1=1.4×1.12=1.57kN/m；背风排架柱所承受的风荷载标准值：w1k=βzμsμzw0×4=0.7kN/m；设计值：q2=1.4×0.7=0.98kN/m。由计算简图可知按照弹性方案计算：在柱顶处加不动铰支座，则由均布风荷载引起的反力：
