  3. A. B.过A点平行BG连线 C.沿AG直线 D.沿AH直线

A. B.过A点平行BG连线 C.沿AG直线 D.沿AH直线

免费题库2022-08-02  95

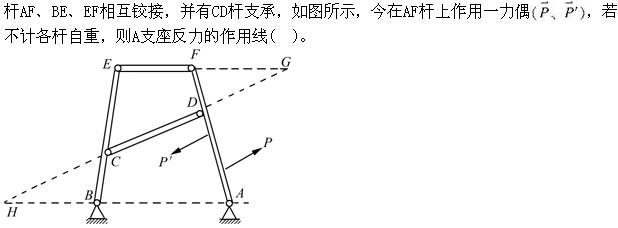

问题 A.B.过A点平行BG连线C.沿AG直线D.沿AH直线
选项 A.B.过A点平行BG连线C.沿AG直线D.沿AH直线
答案 B
解析 系统所受合外力为一力偶，根据水平和竖直方向上系统受力平衡可知，A、B支座处的支座反力作用线互相平行。EF、CD是二力杆，故对BE杆的作用力分别沿FE、DC方向，BE杆上无外力偶作用，故作用在BE杆上的三个外力必为平衡汇交力系，即作用方向交于一点，由此知道B支座的支座反力沿BG方向。所以A支座的支座反力作用线过A点并平行于BG的连线。
