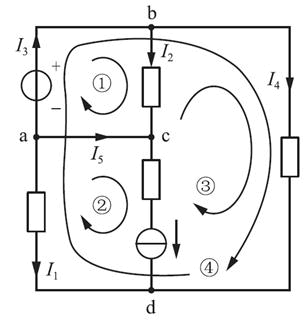

问题 对于图示电路，可以列写a、b、c、d4个结点KCL方程和①、②、③、④4个回路KVL方程，为求出其中5个未知电流I1～I5，正确的求解模型是（　　）。A.任选3个KCL方程和2个KVL方程B.任选3个KCL方程和②、③回路的2个KVL方程C.任选3个KCL方程和①、④回路的2个KVL方程D.任选4个KCL方程和任意1个KVL方程
选项 A.任选3个KCL方程和2个KVL方程
B.任选3个KCL方程和②、③回路的2个KVL方程
C.任选3个KCL方程和①、④回路的2个KVL方程
D.任选4个KCL方程和任意1个KVL方程
答案 C
解析 在图示电路中，共有a、b、c、d4个结点，6条支路，所以KCL的独立方程数为4－1＝3个，KVL的独立方程数为6－（4－1）＝3个，由于电流源支路的电流已知，故只需要求出5个未知电流I1～I5。但是由于电流源两端的电压不确定，所以列回路方程一般不选择含有电流源的支路。①、④回路不含有电流源，故选择答案C。
