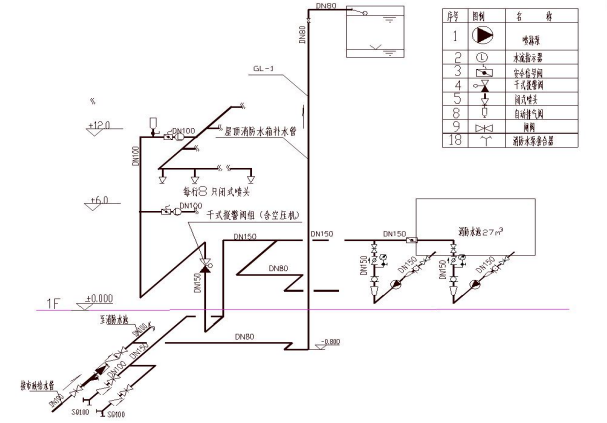

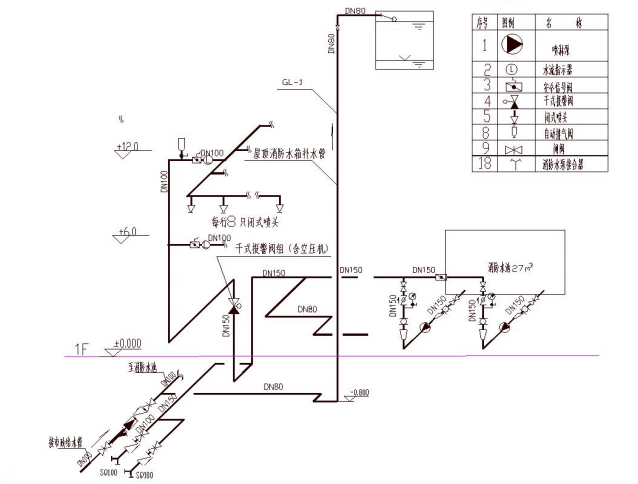

问题 北方某严重危险级Ⅰ级工厂车间，无吊顶及采暖设施。该车间采用全自动无人值守生产线， 安装火灾自动报警系统，消火栓系统，及干式自动喷水灭火系统保护；另外设置水幕系统作为防 火分隔。车间共 2 层，每层高 6m，每层建筑面积 4000 ㎡。干式自动喷水灭火系统示意图见下图， 采用统一规格的闭式玻璃球洒水喷头。干式报警阀安装在一层报警阀室，靠近空压机处设有安全排气阀门及低气压报警装置。安装 完成后进行调试，发现报警阀启动时间过慢。 二、根据以上材料，回答问题： 1．试分析车间采用的所有洒水喷头类型。 2．分析本案例图中组件设置错误，并改正。 3．若自动喷水灭火系统采用扩大面积洒水喷头，试确定该厂房干式系统喷头备用量及报警阀 组设置数量。 4．指出并改正报警阀组的设置安装问题。启动时间过慢可能有哪些原因？ 5．简述干式报警阀的调试要求。调试过程中，系统经常发出低气压报警信号，空压机频繁启 动，可能是那些原因造成的？
选项
答案

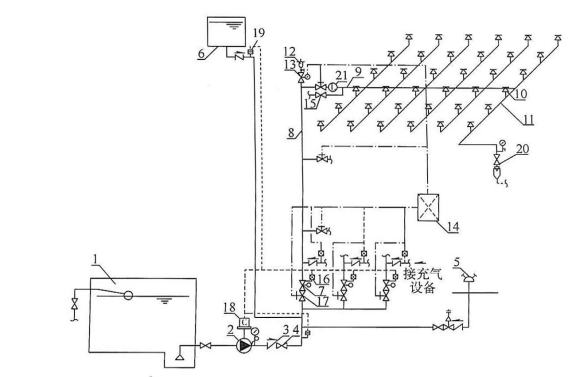

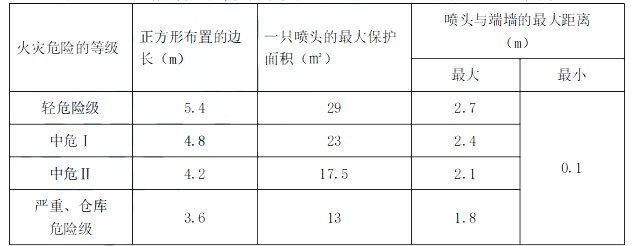

解析 1．干式自动喷水灭火系统应采用直立性喷头；水幕系统应用于防火分隔时应采用水幕 喷头或开式洒水喷头。 根据《自动喷水灭火系统设计规范》6.1.4 干式系统、预作用系统应采用直立型洒 水喷头或干式下垂型洒水喷头。同时该厂房无吊顶，所以干式系统采用直立型喷头。 6.1.5-1 防火分隔水幕应采用开式洒水喷头或水幕喷头2.（1）系统为干式系统，喷头应采用直立型。 （2）由于车间为严重危险级Ⅰ级，所以每根配水管所带喷头数不应超过 6 只。 （3）配水管道上应设置快速排气阀。 （4）报警阀最不利点处没有设置末端试水装。应在二层最不利点处设置末端试水装置，一层 可设置试水阀门。 （5）消防水箱出水管没有与报警阀前进水干管相连接，应增加水箱至报警阀前的稳压管道。（1）根据《自动喷水灭火系统设计规范 GB50084-2017》6.1.4：干式系统、预作用 系统应采用直立型洒水喷头或干式下垂型洒水喷头。 （2）8.0.8：配水管两侧每根配水支管控制的标准流量洒水喷头数量，轻危险级、中危险级 场所不应超过 8 只，同时在吊顶上下设置喷头的配水支管，上下侧均不应超过 8 只。严重危险级 及仓库危险级场所均不应超过 6 只。 （3）4.3.2-4：干式系统和预作用系统的配水管道应设快速排气阀。有压充气管道的快速排 气阀入口前应设电动阀。 （4）6.5.1 每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼 层均应设直径为 25mm 的试水阀。 （5）可见《自动喷水灭火系统设计规范 GB50084-2017》规范 4.2.3 条文说明，干式系统图。3．（1）干式系统喷头总数为 8000/13=616 个，喷头备用量 616*1%=7 只，少于 10 只， 取 10 只。 （2）干式系统报警阀数量 616/500=2 个 （1）根据《自动喷水灭火系统设计规范》7.1.4，扩大覆盖面积洒水喷头则严重危险级Ⅰ级一个扩大覆盖面积洒水喷头最大保护面积为 13 ㎡，干式系统总计喷头数为 8000/13=616 个。 根据 6.1.10 自动喷水灭火系统应有备用洒水喷头，其数量不应少于总数的 1％，且每种型号 均不得少于 10 只。616*1%=7 只，少于 10 只，则按 10 只计算 （2）6.2.3 一个报警阀组控制的洒水喷头数应符合下列规定：1 湿式系统、预作用系统不宜 超过 800 只；干式系统不宜超过 500 只；所以至少需要 2 个报警阀组。4.（1）错误一：干式报警阀组安装在仓库一层，但仓库无采暖，且无人值守，不合适。 改正：干式报警阀应设置在不发生冰冻的场所，且设置的水力警铃应设置在有人值守或有人员的 公共通道上。 （2）错误二：靠近空压机处设有安全排气阀门及低气压报警装置。改正：安全排气阀应设置 在靠近报警阀一侧，低气压预报警装置应设置在配水管道上。 （3）启动过慢可能的原因包括：1）没有设置快速排气阀；2）设置了快速排气阀，但故障； 3）报警阀后气压值设定过高，导致排气时间增加。 （1）根据《自动喷水灭火系统施工验收规范》5.3.4 干式报警阀组的安装应符合下 列要求：应安装在不发生冰冻的场所。 5.4.4 水力警铃应安装在公共通道或值班室附近的外墙上。 （2）5.3.4-5：安全排气阀应安装在气源与报警阀之间，且应靠近报警阀；5.3.4-7：低气压 预报警装置应安装在配水干管一侧。 （3）根据《自动喷水灭火系统设计规范》4.3.2-4 干式系统和预作用系统的配水管道应设快 速排气阀。另外，干式报警阀的启动是当阀后气压值低于一定值后，阀板才打开，因此压力设定 越高，开启越延迟。5.（1）调试要求：干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点 压力、水流到试验装置出口所需时间，均应符合设计要求。 （2）空压机频繁启动原因：1）系统侧管网或喷头连接不严漏气；2）干式报警阀气室没有注 入水封；3）低气压报警装置故障；4）快速排气阀故障或不密封。 （1）干式报警阀调试要求为规范原文。 （2）空压机频发启动证明管网或组件有渗漏现象，或者设备出现故障。可从这两个方面进行 查找。
